TDLAS激光器（1653.7nm）
本产品具有以下几个功能特征：
1、 激光谱线宽度窄，一般在1MHz-3MHz
2、 激光输出功率高，一般在10-30mW
3、 产品具有以下多种功能：三角波、正弦波及方波发生器、光纤分束器、光束准直镜、信号光、参考光及方波输出接口、高精度液晶温度显示表。具有完整的TDLAS激光发射系统，亦可作为激光扫描吸收光谱气体检测用光源。
4、 采用该种激光模块将十分有利于开发高灵敏度的微量气体检测产品，并能加速此类产品硬件开发周期
5、 低噪声、低功耗。
具体技术参数：
激光器中心波长：1653.7mm；对应温度25℃
输出功率：激光由分束器分成两路输出：
信号光：平均功率3.5mW，峰值功率>6mW
参考光：平均功率0.63mW，峰值功率>1mW
其中激光输出与光纤分束器连接采用接近零损耗的熔接技术，损耗<0.01db
功率稳定度：<1%
信噪比：≥60db 见光谱曲线附图一

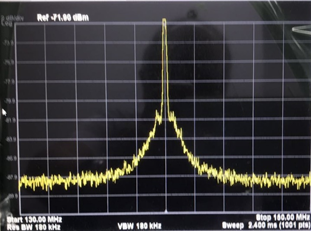

附图一 激光谱线宽度：1MHz，见附图二洛伦茨曲线
附图二 三角波：扫描频率10Hz，扫描幅度800mV，扫描波长范围接近1nm，失真度<2%。见附图三

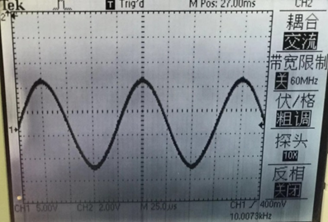

附图三 正弦波：调制频率10KHz，失真度<3%，见附图四
附图四
方波：作为参考信号，与正弦波同频。
温度控制精度：0.004℃，能确保激光波长高度稳定。液晶温度实时显示激光器芯片温度，可直接观察与掌握温控质量。见附图五
附图五
面板接口：
信号光输出：FC/PC 或FC/APC适配器
参考光输出：FC/PC 或FC/APC适配器
方波输出： 与正弦波同频，SMA接口
温度调节旋钮，约6℃可调范围，相应波长变化约0.6nm
液晶显示表：可实时显示小数点后两位。
供电电压： 5V、±5V、三路独立电源
系统平均功耗：小于3.5W
机箱尺寸：130X20X45mm
激光器供电操作步骤：
（1）将机箱后面板上电源开关拨到“OFF”位置；
（2）将三路独立电源开关合上，各路同时供电；
（3）将机箱后面板上的电源开关拨向“ON” 位置，指示灯亮，激光器开始工作。
（4）关机时，先将机箱后面板的电源开关断开，再关断几个独立电源开关。
说明事项：
（1） 信号光输出功率较大，且不可见，请勿用眼睛近距离对着适配器口，以免损伤眼睛。
（2） 三路独立电源容量在10安时以上，可连续工作10小时。
（3） 如遇到合上机箱电源开关后没有激光输出时，应检查三路电源开关是否已供电。
